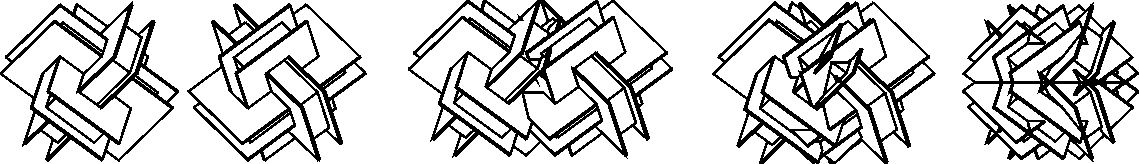

Im Folgenden zeigen wir CAD-Operationen die wir mit dem ROTULUS (siehe Journal 02 2004) vorgenommen haben. Schieben wir zwei ROTULUS-Konstruktionen axial ineinander, erhalten wir einen Körper höherer Komplexität.

We will now show you a number of CAD-operations we carried out with ROTULUS (see journal 02 2004). If we bring two ROTULUS-constructions together on an axis we get a new solid of higher complexity.

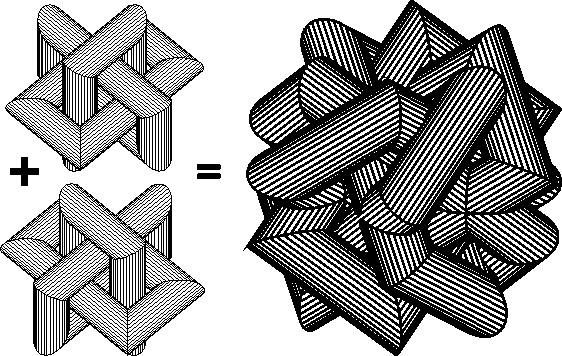

Schieben wir zwei ROHR-ROTULI zusammen, erhalten wir eine Konstruktion neuer Charakteristik. Die Konstruktion ist sehr komplex. Sie läßt sich mit herkömmlichen Techniken kaum noch herstellen. Das abgebildete Modell wurde, in Zusammenarbeit mit der Fraunhofer Gesellschaft, in einem Rapid-Prototyping-Verfahren hergestellt.

When we do so with two TUBE-ROTULI we get a structure with new characteristics. The construction is very complex and difficult to accomplish using the techniques available to us today. The model shown below was made with the Fraunhofer-Society using a Rapid-Prototyping procedure.

Noch komplexer werden die Konstruktionen, wenn wir einen ROTULUS aus Breitflanschträgern mit einem aus Rohren verschmelzen.

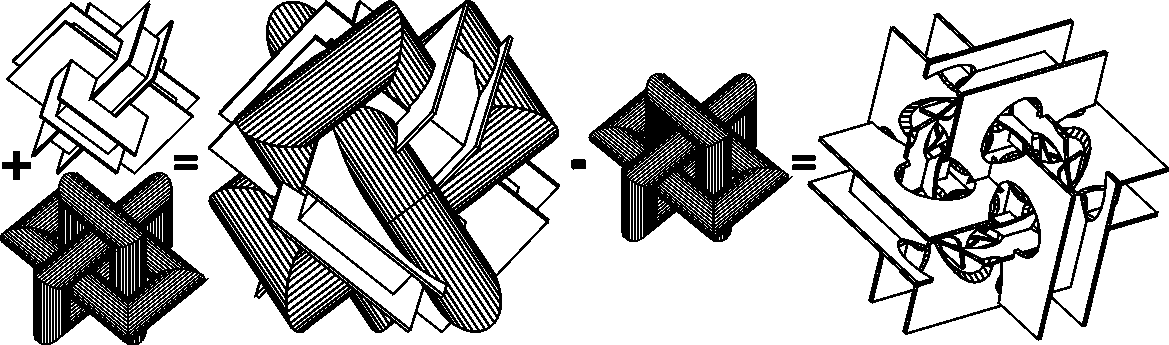

Subtrahieren wir den ROHR-ROTULUS von dem aus Breitflanschträgern, gewinnen wir eine weitere ungewöhn-liche Skulptur.

The construction gets even more complex when we melt an H-beam-ROTULUS with a tube-ROTULUS.

If we substract the tube-ROTULUS from the H-beam-ROTULUS we get another unusual sculpture.

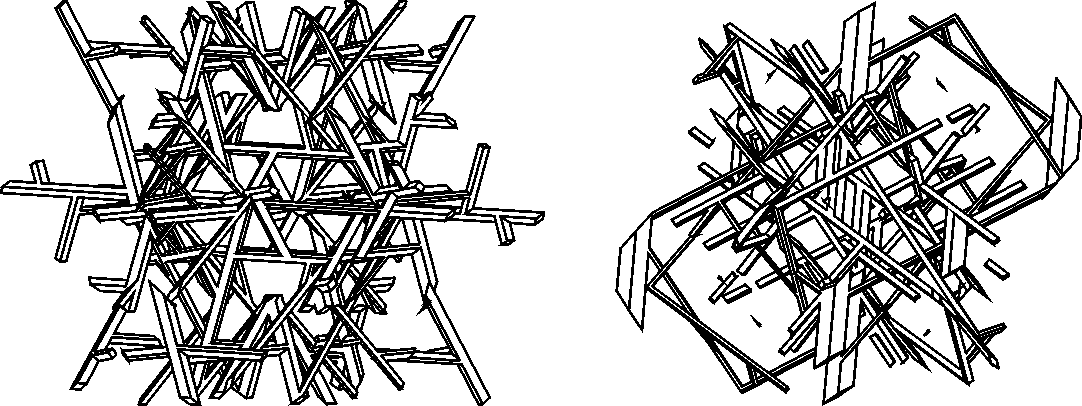

Lassen wir die Schnittmenge des doppelten ROHR-ROTULUS errechnen, erhalten wir eine Fülle graphisch interessanter Bilder und gewinnen Einblick in das Gefüge der Konstruktion.

If we calculate the intersection of the double TUBE-ROTULUS a range of graphically interesting pictures emerge and we obtain insights into the composition of the construction.

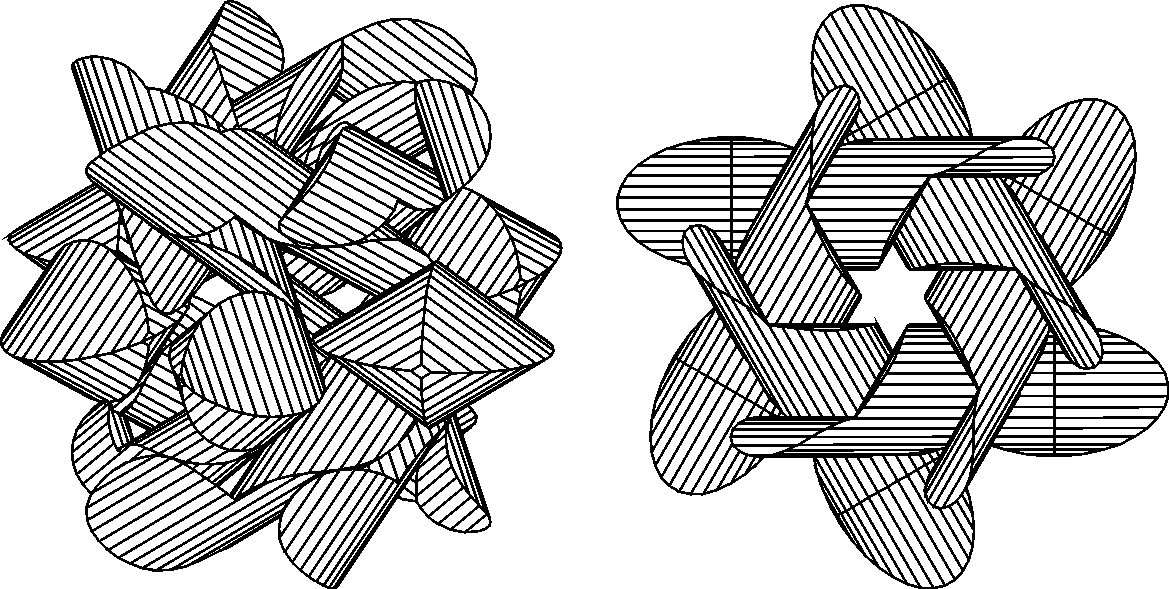

Lassen wir die Schnittmenge zweier ROTULI aus Breitflanschträgern errechnen, liefert uns der Computer, je nach Betrachtungswinkel, unterschiedliche Bilder.

If we calculate the intersection of two ROTULI made of H-beams the computer shows us different pictures depending on the angle of view.

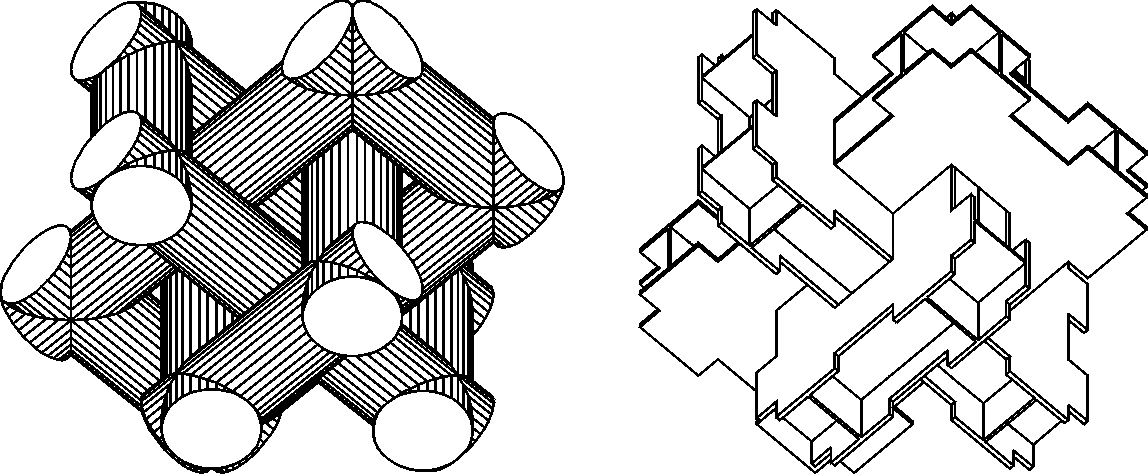

Einen besonderen Typus bilden ROTULUS-Konstruktionen, bei denen das Basismaterial, Breitflanschträger oder Rohr, nicht als geschlossene Rahmen, sondern als Durchdringungen ausgebildet wurde.

A special type of ROTULUS constructions emerges when the basic material is not used to build closed frames but rather they are allowed to penetrate each other at the edges.
